บทนำการผลิต

จับคู่

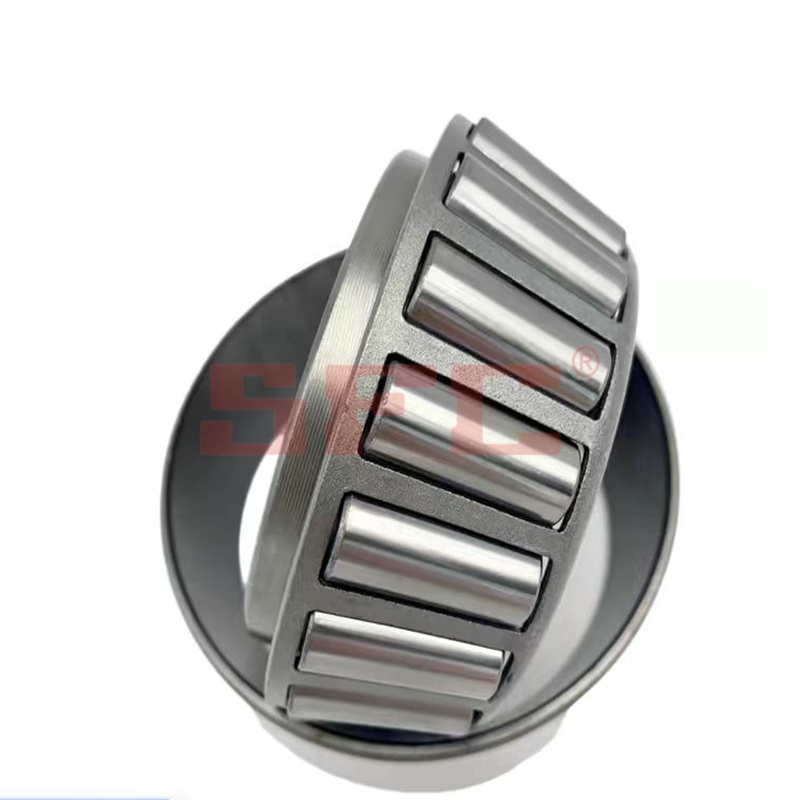

11590/11520 เป็นตลับลูกปืนเม็ดเรียวแถวเดี่ยวแบบคลาสสิก ขนาดนิ้ว ประกอบด้วยวงแหวนด้านใน (กรวย หมายเลขชิ้นส่วน 11590) และวงแหวนด้านนอก (ถ้วย หมายเลขชิ้นส่วน 11520) ตลับลูกปืนชุดนี้ใช้รางเลื่อนเรียวและลูกกลิ้งเรียวร่วมกัน ซึ่งสามารถรับน้ำหนักได้ทั้งในแนวรัศมีและแนวแกนทิศทางเดียว เหมาะสำหรับกลไกการหมุนและระบบส่งกำลังที่ต้องการทั้งความสามารถในการรับน้ำหนักและความแม่นยำในการกำหนดตำแหน่ง

พารามิเตอร์หลัก (ขนาดมาตรฐาน)

เส้นผ่านศูนย์กลางภายใน: 15.875 มม. (0.625 นิ้ว)

เส้นผ่านศูนย์กลางภายนอก: 42.862 มม. (1.6875 นิ้ว)

ความกว้างรวม: 14.288 มม. (0.5625 นิ้ว (ความหนารวม)

ความกว้างวงแหวนด้านใน: 14.288 มม. (0.5625 นิ้ว)

ความกว้างวงแหวนด้านนอก: 9.525 มม. (0.375 นิ้ว)

น้ำหนัก: 0.1กก.

ความสามารถในการรับน้ำหนักที่แข็งแกร่ง:การออกแบบพื้นผิวสัมผัสทรงกรวยทำให้ตลับลูกปืนสามารถทนต่อแรงแนวแกนในแนวรัศมีและทิศทางเดียวขนาดใหญ่ได้

การออกแบบแบบแยกส่วนได้:สามารถแยกถ้วยและกรวยออกได้เพื่อประกอบ ช่วยให้ประกอบตามแนวแกนได้สะดวกและปรับระยะห่างได้

โครงสร้างกะทัดรัดและการประสานงานที่ยืดหยุ่น:เหมาะสำหรับพื้นที่จำกัดที่มีไหล่ทางหรือสถานการณ์ที่ต้องมีการวางแนวแกน

หล่อลื่นและบำรุงรักษา:การออกแบบลูกกลิ้งและรางช่วยให้การหล่อลื่นด้วยจารบี/น้ำมันสะดวกยิ่งขึ้น ทำให้การบำรุงรักษาสะดวกล้อ เฟืองท้าย และส่วนประกอบระบบส่งกำลังสำหรับรถยนต์และรถจักรยานยนต์

-

พื้นที่ใช้งาน

เช่น ตลับลูกปืนเม็ดเรียวแถวเดี่ยวขนาดนิ้ว 11590/11520 และตลับลูกปืนเม็ดเรียวแบบอื่นๆ มักใช้ใน:

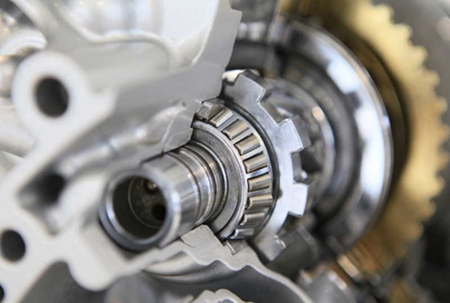

ตลับลูกปืนกระปุกเกียร์และกระปุกเกียร์ขนาดเล็ก

ชิ้นส่วนรองรับปั๊ม พัดลม และมอเตอร์

จุดรับน้ำหนักที่ต้องการการรับน้ำหนักและการจัดวางในเครื่องจักรกลการเกษตร อุตสาหกรรมเบา เครื่องมือวัด และระบบส่งกำลัง

ข้อควรระวังในการติดตั้ง

1.การทำความสะอาดและการตรวจสอบ: ก่อนการประกอบ ให้แน่ใจว่าเพลา ที่นั่งลูกปืน และตัวลูกปืนสะอาด ปราศจากสนิมและเศษโลหะ

2.การจับคู่การรบกวน/ระยะห่าง: การวางตำแหน่งแนวแกนและการจับคู่แนวรัศมีจะต้องขึ้นอยู่กับการออกแบบการจับคู่อุปกรณ์ และปริมาณการรบกวนหรือขนาดที่เหมาะสมควรได้รับการควบคุมอย่างเหมาะสม

ก.วิธีการกด: ในระหว่างการกด ให้ใช้แรงกับด้านที่ต้องรับน้ำหนักเท่านั้น (โดยปกติจะใช้ปลอกกดหน้าปลายวงแหวนด้านในเมื่อกดวงแหวนด้านใน) โดยหลีกเลี่ยงการใช้แรงผ่านรางตลับลูกปืน

4.การปรับการขันล่วงหน้า/ระยะห่าง: ตลับลูกปืนเรียวแถวเดี่ยวมักต้องมีการปรับการขันล่วงหน้าตามแนวแกนเพื่อให้แน่ใจว่าลูกกลิ้งและรางสวมพอดีกัน ป้องกันการลื่นไถลหรือสึกหรอเร็วในระหว่างการทำงาน

5.การหล่อลื่น: เลือกจารบีหรือน้ำมันหล่อลื่นให้เหมาะสมกับสภาพการทำงาน

ติดต่อและสนับสนุนด้านเทคนิค

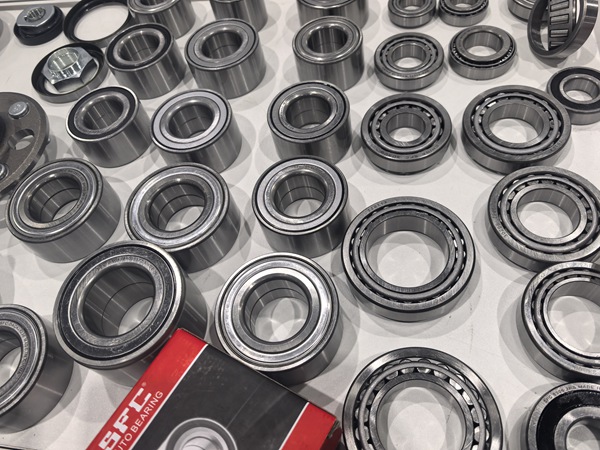

เรามีลูกปืน, แบริ่งลูกกลิ้ง, แบริ่งแบบสแตนด์อโลน, แบริ่งแบบไม่ใช่แบบสแตนด์อโลน

หากคุณต้องการตัวอย่าง ใบเสนอราคา หรือคำแนะนำการประกอบ โปรดระบุข้อมูลต่อไปนี้: ปริมาณการสั่งซื้อ ข้อกำหนดด้านบรรจุภัณฑ์ เงื่อนไขการทำธุรกรรม และข้อกำหนดการตรวจสอบพิเศษหรือการปรับปรุงพื้นผิว เราจะตอบกลับและให้การสนับสนุนทางเทคนิคโดยเร็วที่สุดหลังจากได้รับข้อมูล
