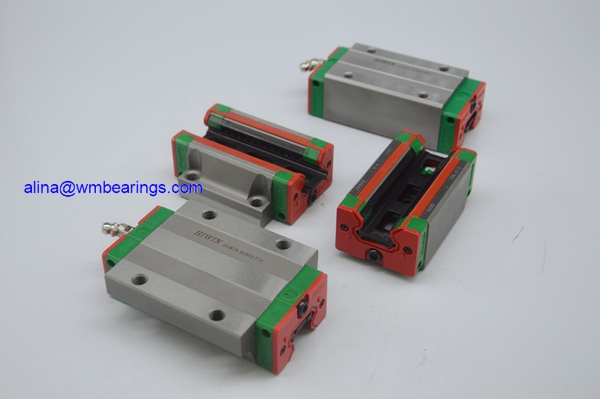

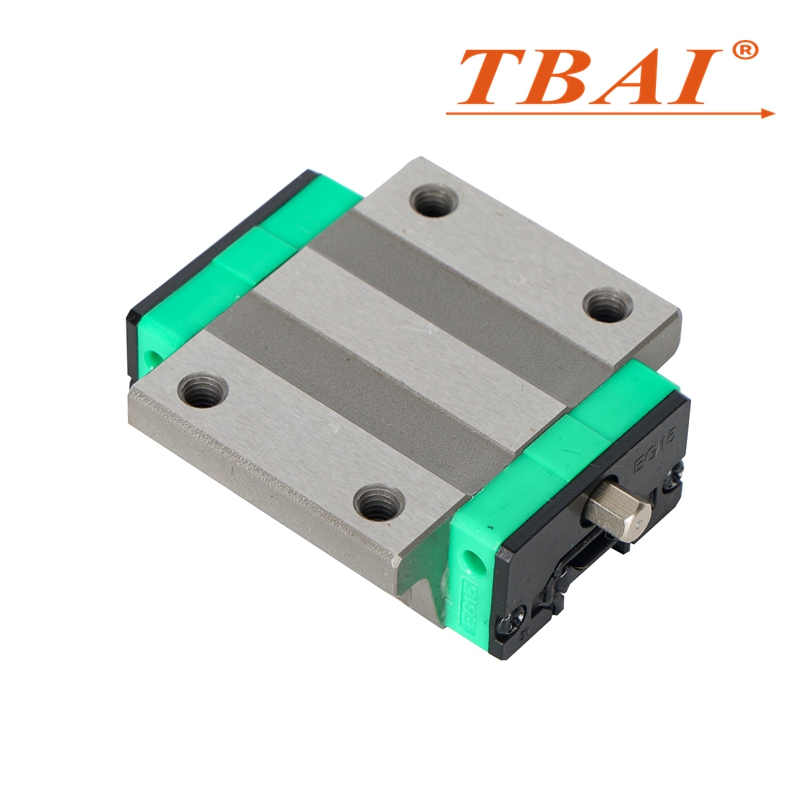

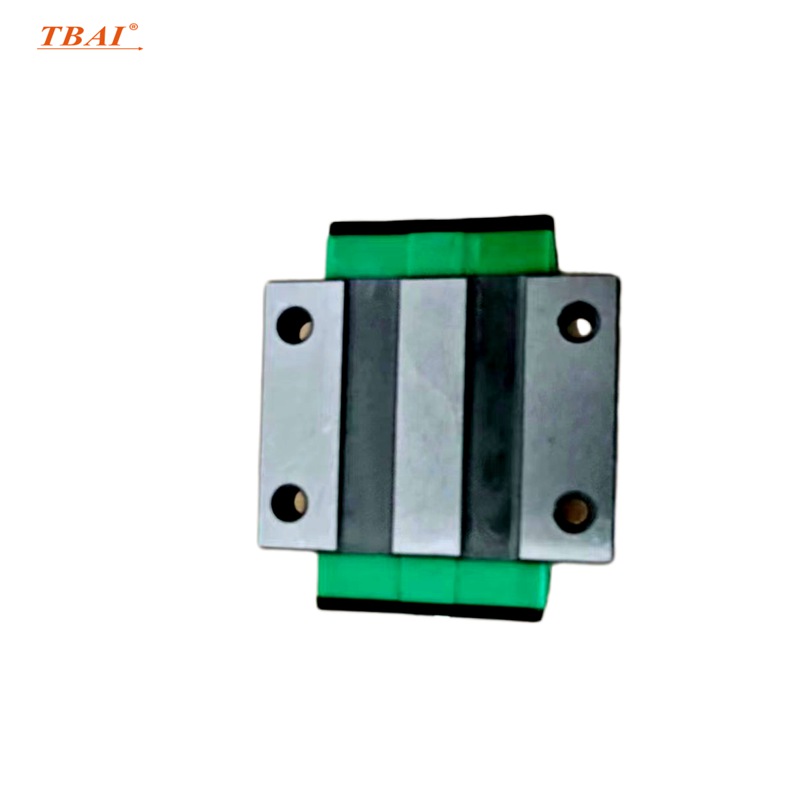

HGW25HC บล็อค
100% กระบวนการและขนาดของ HIWIN
รูปลักษณ์ที่ได้รับการปรับปรุง
ความแม่นยำสูง
ภาระหนัก
ความแข็งแกร่งที่แข็งแกร่ง
ความเงียบต่ำ
อายุการใช้งานยาวนาน
สามารถเปลี่ยนได้
ระบบจัดศูนย์อัตโนมัติ
| สเปค | HGW25HC บล็อค | ||
| ขนาดของชุดประกอบ | ฮ | 36 | มิลลิเมตร |
| เอช 1 | 5.5 | มิลลิเมตร | |
| N | 23.5 | มิลลิเมตร | |
| ขนาดของบล็อก | ว | 70 | มิลลิเมตร |
| บี | 57 | มิลลิเมตร | |
| บี1 | 6.5 | มิลลิเมตร | |
| C | 45 | มิลลิเมตร | |
| ล 1 | 78.6 | มิลลิเมตร | |
| L | 104.6 | มิลลิเมตร | |
| ค1 | 22.1 | มิลลิเมตร | |
| จี | 12 | มิลลิเมตร | |
| แม็กซ์แอล | ม8 | มิลลิเมตร | |
| T | 8 | มิลลิเมตร | |
| เอช 2 | 6 | มิลลิเมตร | |
| เอช 3 | 9 | มิลลิเมตร | |
| ขนาดของราง HGR45 | ว.ร. | 23 | มิลลิเมตร |
| ทรัพยากรบุคคล | 22 | มิลลิเมตร | |
| ดี | 11 | มิลลิเมตร | |
| ฮ | 9 | มิลลิเมตร | |
| ดี | 7 | มิลลิเมตร | |
| P | 60 | มิลลิเมตร | |
| และ | 20 | มิลลิเมตร | |
| โบลต์ยึดสำหรับราง | ม.6x20 | มิลลิเมตร | |
| คะแนนการรับน้ำหนักพื้นฐาน | C | 32.75 | คิวเอ็น |
| ค0 | 76 | คิวเอ็น | |
| โมเมนต์พิกัดคงที่ | คุณ | 0.87 | นิวตันเมตร |
| คุณ | 0.88 | นิวตันเมตร | |
| ของฉัน | 0.88 | นิวตันเมตร | |
| น้ําหนัก | บล็อก | 0.8 | ประวัติทางการแพทย์ |
| ราง | 3.21 | คิโลกรัม/เมตร | |
แนะนำผลิตภัณฑ์

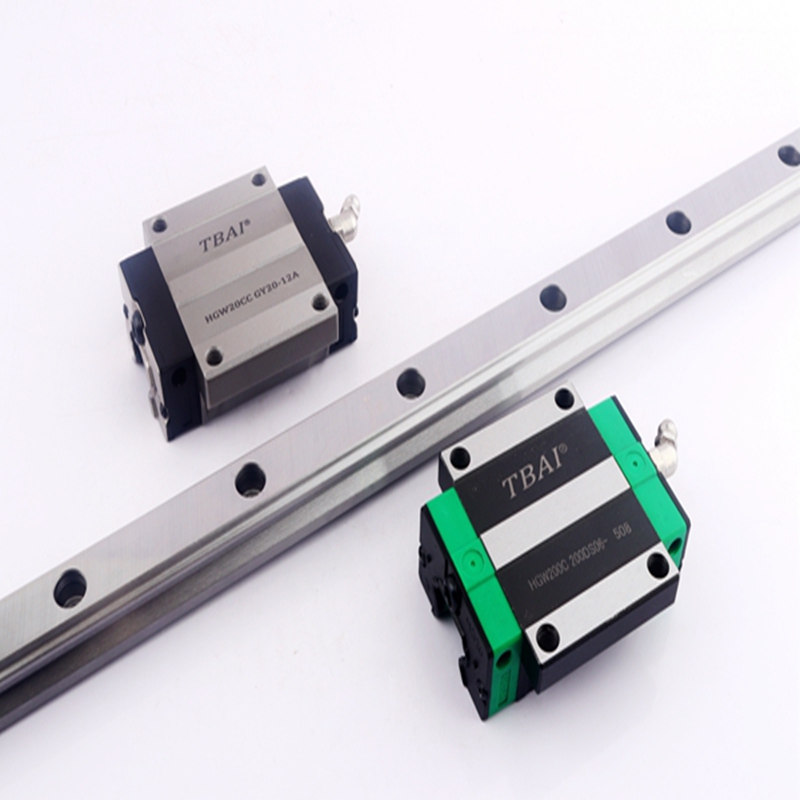

HGW25HC Block เป็นบล็อกชนิดหน้าแปลนที่ขยายและขยายได้ โดย HGW25HC Block มีความยาวที่ยาวกว่าและมีความสามารถในการรับน้ำหนักมากกว่า HGW25CC โดย HGW25HC Block จะใช้ร่วมกับรางเชิงเส้นแบบแมนนวล HGR25
| สเปค | HGW25HC บล็อค | ||
| ขนาดของชุดประกอบ | ฮ | 36 | มิลลิเมตร |
| เอช 1 | 5.5 | มิลลิเมตร | |
| N | 23.5 | มิลลิเมตร | |
| ขนาดของบล็อก | ว | 70 | มิลลิเมตร |
| บี | 57 | มิลลิเมตร | |
| บี1 | 6.5 | มิลลิเมตร | |
| C | 45 | มิลลิเมตร | |
| ล 1 | 78.6 | มิลลิเมตร | |
| L | 104.6 | มิลลิเมตร | |
| ค1 | 22.1 | มิลลิเมตร | |
| จี | 12 | มิลลิเมตร | |
| แม็กซ์แอล | ม8 | มิลลิเมตร | |
| T | 8 | มิลลิเมตร | |
| เอช 2 | 6 | มิลลิเมตร | |
| เอช 3 | 9 | มิลลิเมตร | |
| ขนาดของราง HGR45 | ว.ร. | 23 | มิลลิเมตร |
| ทรัพยากรบุคคล | 22 | มิลลิเมตร | |
| ดี | 11 | มิลลิเมตร | |
| ฮ | 9 | มิลลิเมตร | |
| ดี | 7 | มิลลิเมตร | |
| P | 60 | มิลลิเมตร | |
| และ | 20 | มิลลิเมตร | |
| โบลต์ยึดสำหรับราง | ม.6x20 | มิลลิเมตร | |
| คะแนนการรับน้ำหนักพื้นฐาน | C | 32.75 | คิวเอ็น |
| ค0 | 76 | คิวเอ็น | |
| โมเมนต์พิกัดคงที่ | คุณ | 0.87 | นิวตันเมตร |
| คุณ | 0.88 | นิวตันเมตร | |
| ของฉัน | 0.88 | นิวตันเมตร | |
| น้ําหนัก | บล็อก | 0.8 | ประวัติทางการแพทย์ |
| ราง | 3.21 | คิโลกรัม/เมตร | |
แอปพลิเคชันผลิตภัณฑ์

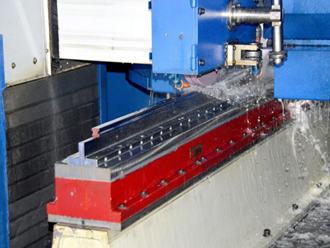

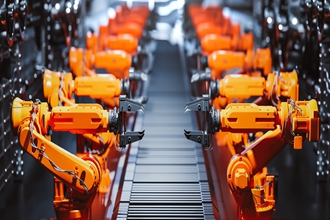

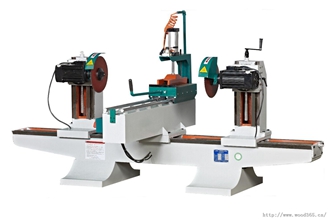

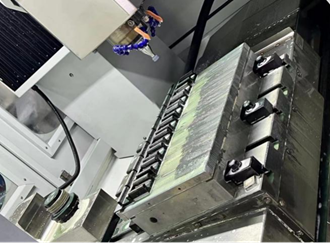

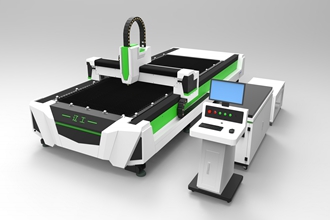

บล็อก HGW25HC ใช้กันอย่างแพร่หลายในเครื่องตัดเลเซอร์ เครื่องจักรงานไม้ เครื่องมือเครื่อง CNC อุปกรณ์ลำเลียง เครื่องกลึง ระบบพลังงานใหม่ และอุปกรณ์อัตโนมัติต่างๆ สำหรับการเคลื่อนที่แบบลูกสูบเชิงเส้น

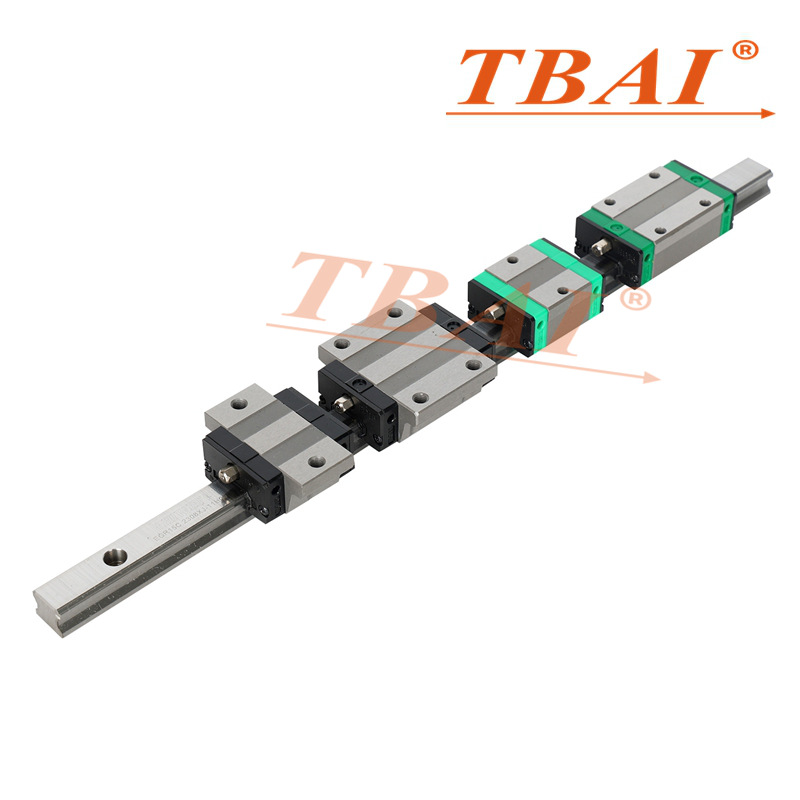

เนื่องจาก HGW25HC Block สามารถสับเปลี่ยนกันได้ จึงสามารถเปลี่ยน HGW25HC Block ราง HGR25 หรือแม้แต่กลุ่มรางนำเชิงเส้นแยกกันได้ และเครื่องจักรก็สามารถกลับมามีการนำทางที่มีความแม่นยำสูงได้อีกครั้ง การเปลี่ยนรูปของรางนำนั้นรวมไปถึงการเปลี่ยนรูปของตัวรางนำและการเปลี่ยนรูปของการสัมผัสของคู่รางนำ รวมถึงความสามารถของรางนำในการต้านทานการเปลี่ยนรูปของแรง การเปลี่ยนรูปจะส่งผลต่อตำแหน่งสัมพันธ์และความแม่นยำของการนำทางระหว่างส่วนประกอบ ควรพิจารณาทั้งสองอย่าง
HGW25HC Block มีสต๊อกเพียงพอและสามารถจัดส่งได้ตลอดเวลา! หากคุณต้องการโปรดติดต่อเราทันที
